AI-ECG Module
Демонстрационный протокол · ID: AI-ECG-2026-98742
КардиоСеть · Протокол ИИ-анализа ЭКГСтатус: ✅ Успешно
Автоматическое исследование по фотографии • Гибридный анализ: алгоритм + нейросеть + врач
📷

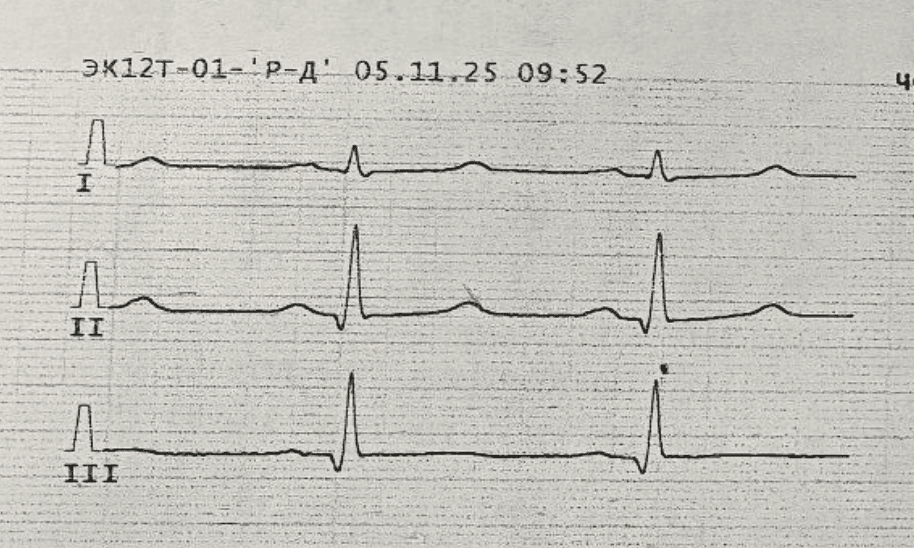

Исходное изображение и оцифровка
Качество снимка
Достаточное
Калибровка
25 мм/с · 10 мм/мВ
Отведения
I, II, III
Оцифровка
500 Гц
📋
Демографические данные пациента
Пол
Женский
Возраст
10 лет
Возрастная группа
Педиатрия: 9–11 лет
📊
Автоматические измерения и метрики
Математический анализ| Параметр | Значение | Референтный интервал | Статус |
|---|---|---|---|
| ЧСС min-max | 54–62 уд/мин | 65–100 уд/мин | ⚠️ Ниже нормы |
| Интервал RR | 968 мсек | 600–920 мсек | ⚠️ Удлинен |
| Интервал PQ | 0.14 сек (140 мс) | 0.12–0.18 сек | ✅ Норма |
| Комплекс QRS | 0.07 сек (70 мс) | 0.06–0.10 сек | ✅ Норма |
| Интервал QT | 340 мсек | Зависит от ЧСС | ✅ Норма |
| Индекс QTc* | 396 мсек | до 440 мсек | ✅ Норма |
*Формула Базетта: QTc = QT / √RR — коррекция для исключения ложной оценки реполяризации
⚙️
Логические триггеры и нейросетевой анализ
1. Источник ритмаВердикт ИИ
Ритм синусовый, правильный
Зубец P положительный в отведениях I, II, aVF. Направленность волн стабильна. Связь P → QRS 1:1.
2. Частота сокращенийВердикт ИИ
Зафиксирована синусовая брадикардия
Средняя ЧСС < 65 уд/мин для педиатрического профиля.
3. Электрическая ось сердца (ЭОС)Вердикт ИИ
ЭОС вертикальная (физиологический вариант)
Векторный анализ: R₂ > R₃ > R₁. Угол α ≈ +75°…+85°.
4. Сегменты ST-TВердикт ИИ
Электрическая систола в норме
QT и QTc в пределах нормы. Смещение ST отсутствует. Зубцы T сбалансированы адекватно возрасту.
📑
Заключение искусственного интеллекта
Синусовая брадикардия (диапазон ЧСС 54–62 ударов в минуту). Вертикальное положение электрической оси сердца (ЭОС). Основные проводящие пути сердца без признаков блокад (интервалы PQ, QRS в пределах возрастной нормы). Процессы реполяризации желудочков (электрическая систола) стабильны, интервал QTc не удлинен.
🔴
Внимание для врача (Дифференциальный диагноз ИИ)
Синусовая брадикардия у ребенка 10 лет требует сопоставления с клиническим анамнезом. ИИ рекомендует исключить:
- •Спортивное сердце (физиологическая адаптация при регулярных нагрузках)
- •Дисфункцию синусового узла / Вегетативную дисфункцию (ваготония)
- •Постинфекционные изменения (период восстановления после вирусных инфекций)
⚠️ Настоящий автоматический протокол сформирован искусственным интеллектом на основе математического анализа цифрового сигнала ЭКГ и носит справочно-консультативный характер. Результат не является окончательным клиническим диагнозом и подлежит обязательной верификации лечащим врачом.
